Фрезерный обрабатывающий центр с ЧПУ и с ATC

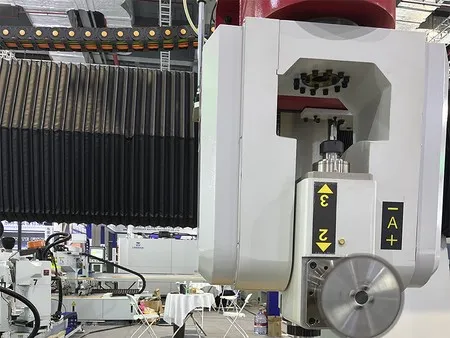

5-ти осевой фрезерный обрабатывающий центр с ЧПУ и с автосменой инструмента ATC

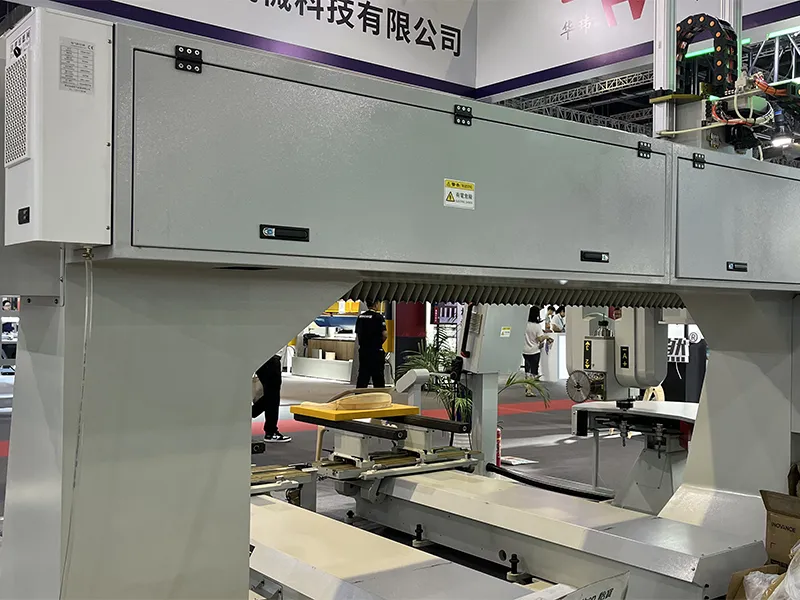

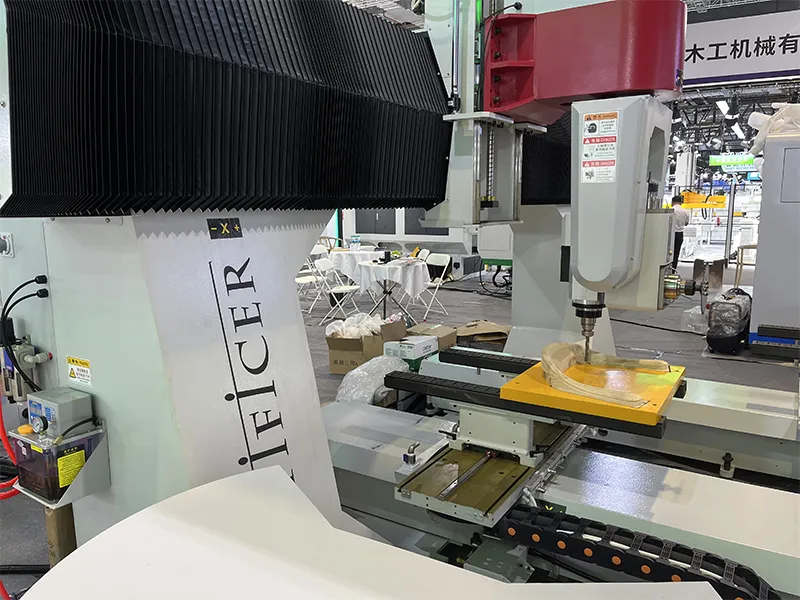

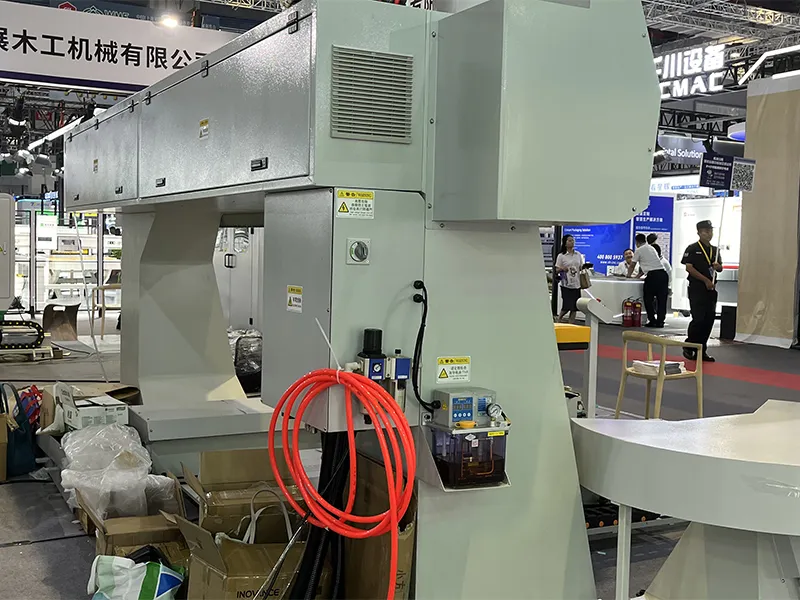

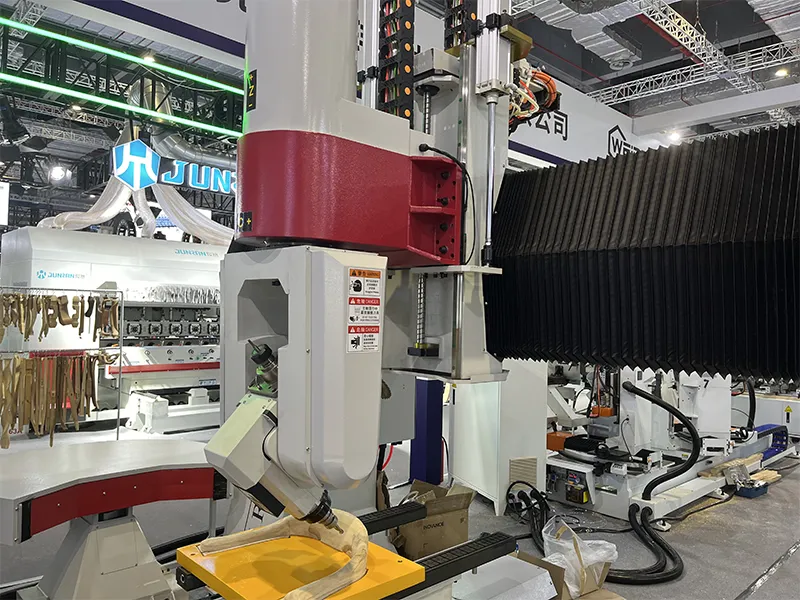

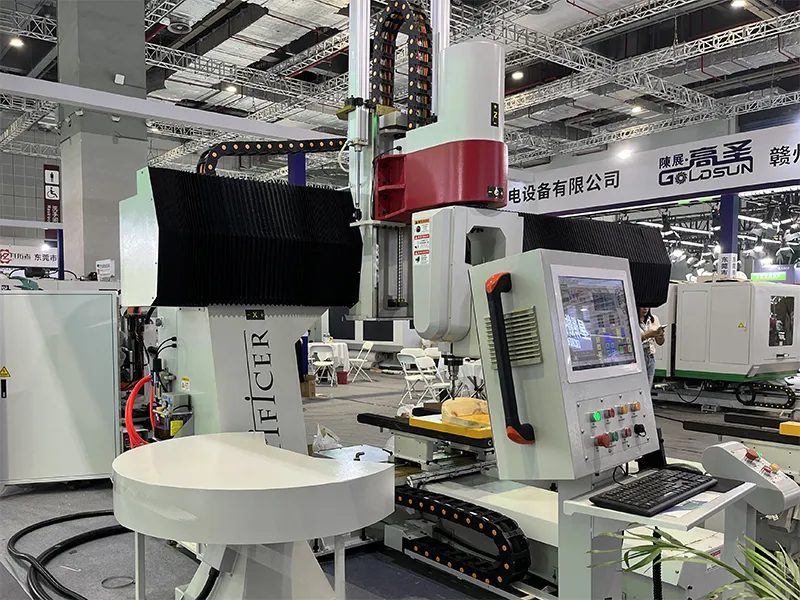

Портальный фрезерный обрабатывающий центр с ЧПУ и системой автоматической смены инструмента вместимостью 8/18 позиций

Фрезерный обрабатывающий центр портального типа с ЧПУ и с ATC отвечает требованиям сложной обработки древесины и композитных материалов, при этом обеспечивая бесперебойный процесс с помощью системы с двумя рабочими столами, что позволяет загружать материал на один стол, пока обработка продолжается на другом. Данное преимущество обеспечивает бесперебойное производство. Портальный обрабатывающий центр с ЧПУ и АТС предлагает различные варианты обработки, как фрезерование, сверление, распиливание и гравирование по 5-ти осям, где станок выполняет несколько операций за один раз. Вместимость инструментального магазина 18 позиций дополнительно повышает производительность, обеспечивая быструю и эффективную смену инструмента. Это делает обрабатывающий центр идеальным решением для задач с большим объемом производства.

Запросить расценку

Особенности

Конструкция с двумя столами поддерживает бесперебойное производство, позволяя загружать и выгружать материал на одном столе, пока другой продолжает обработку, обеспечивая непрерывный рабочий процесс.

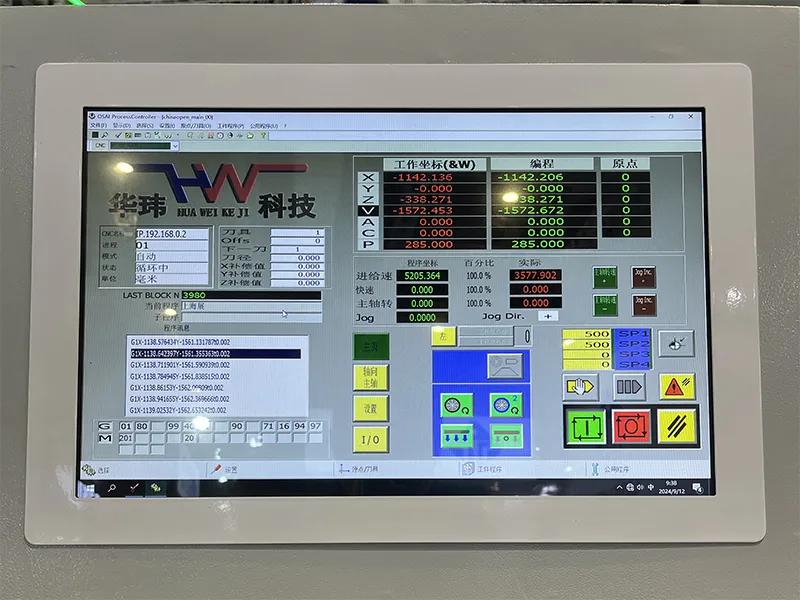

Система управления ЧПУ обеспечивает мощную функциональность, гарантируя точную, высокоскоростную обработку для сложной и детальной работы.

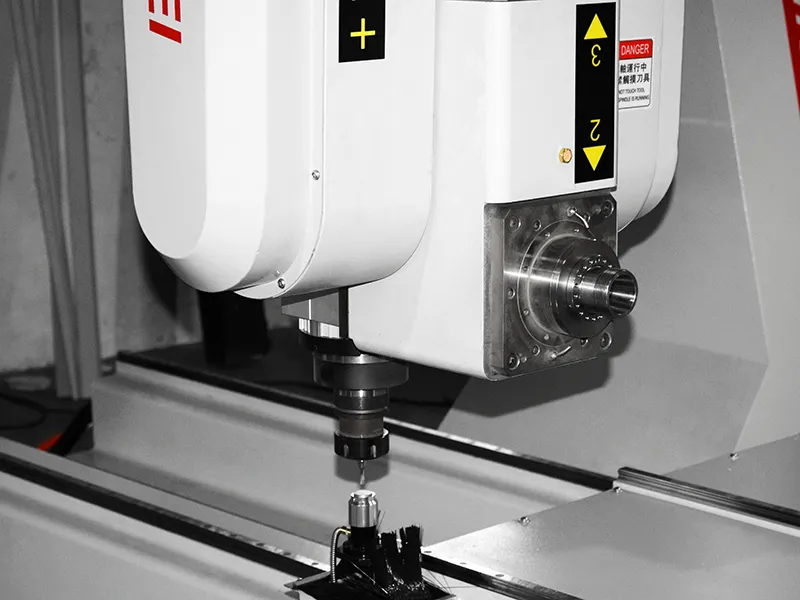

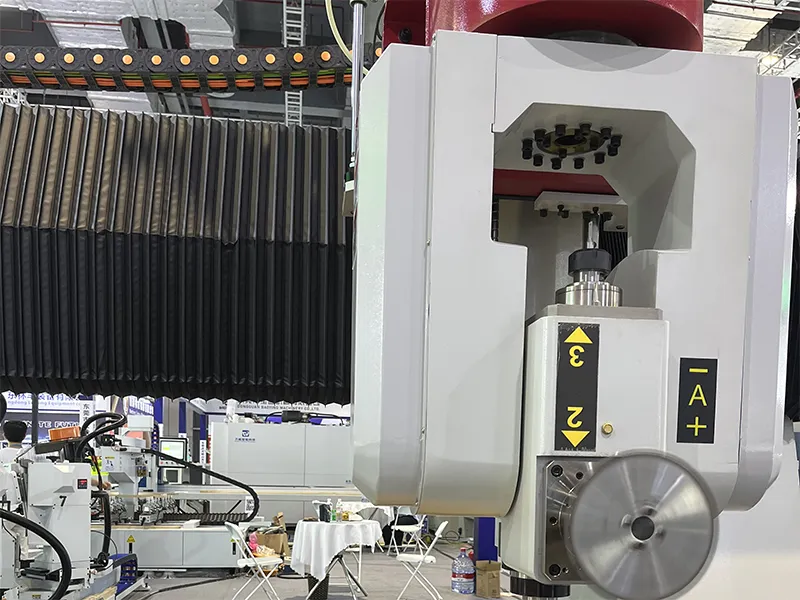

Возможность выполнения 5-осевых одновременных операций, включая фрезерование, гравировку, сверление и распиловку, все в разных направлениях в рамках одной настройки, что повышает эффективность и точность.

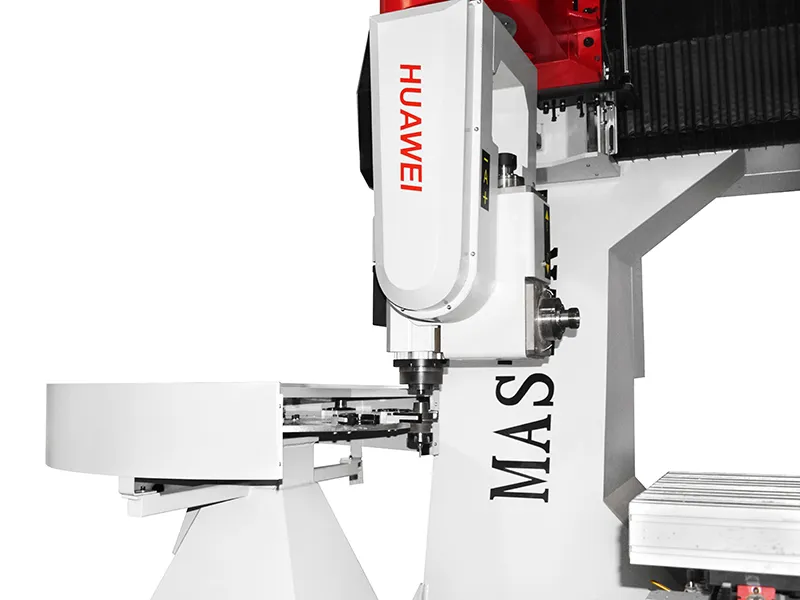

18-позиционный автоматический сменщик инструмента (ATC) позволяет быстро переключать инструменты между операциями, повышая гибкость в многоэтапных процессах и сокращая время настройки.

Применение

Обрабатывающий центр с ЧПУ широко используется в различных сферах промышленности. Во время обработки композитных элементов, центр с ЧПУ выполняет функции обрезки и сверления форм из стекловолокна, вакуумно-формованных деталей, а также других пластиковых или санитарных изделий, при этом обеспечивая точность на всех этапах обработки.
В отрасли производства пресс-форм обрабатывающий центр с ЧПУ и с АТС является идеальным решением для работы с неметаллическими формами, включая стеклопластик, дерево, пенопласт и смолу, предлагая точную и детальную 5-ти осевую обработку сложных форм.
Обрабатывающий центр может использоваться для обработки керамики и сантехники, обеспечивая изготавливление гипсовых форм и других изделий на основе гипса с высокой точностью и аккуратностью.

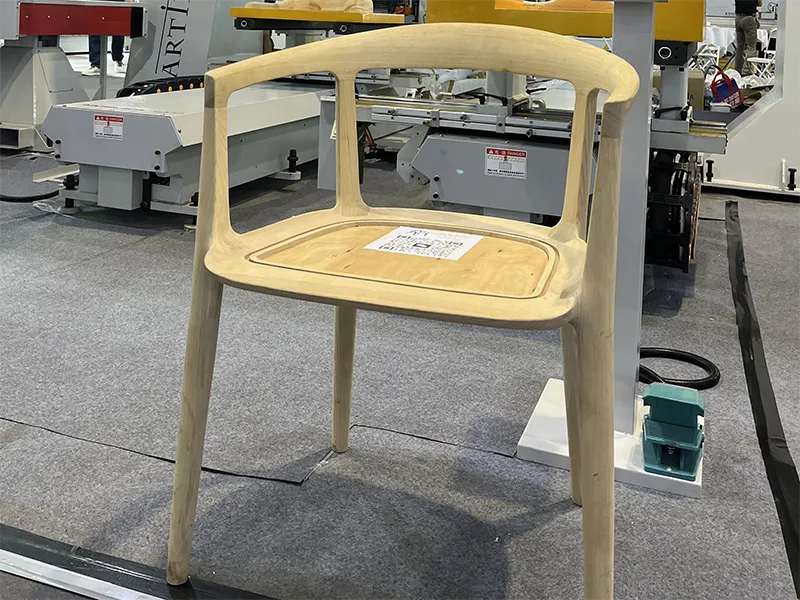

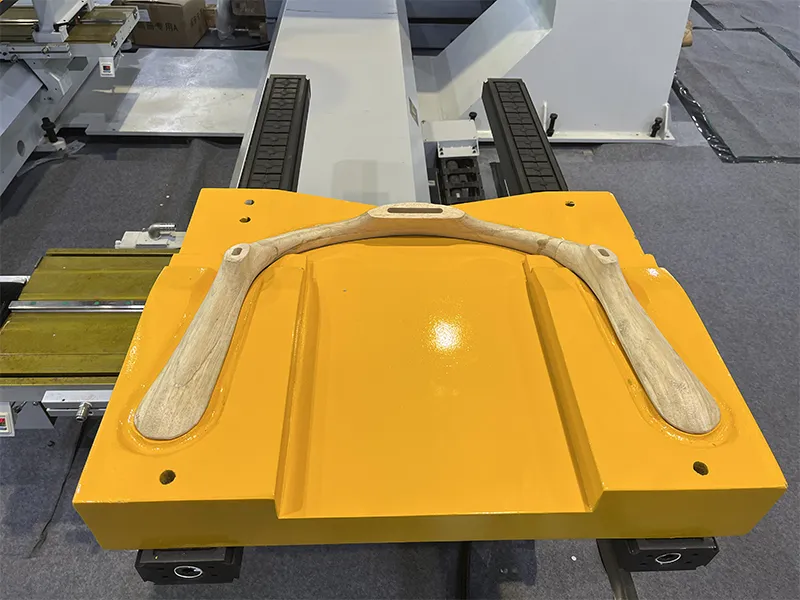

В мебельной промышленности, обрабатывающий центр способствует изготовлению компонентов мебели из цельного дерева, включая компоненты с соединениями шип-паз, прямолинейные или криволинейные элементы, а также другие сложные детали, упрощая сложные работы 5-ти осевой обработки.

Характеристики

Модель	5AXIS-ATC1-TC2-A	5AXIS-ATC1-TC2-B
Рабочий ход	Ось X: 4100 мм Ось Y: 2200 мм Ось Z: 880 мм	Ось X: 4100 мм Ось Y: 2600 мм Ось Z: 880 мм
Макс. скорость хода	Ось X: 80 м/мин Ось Y: 60 м/мин Ось Z: 60 м/мин Ось A (поворотная ось): непрерывное вращение Ось C (поворотная ось): +/-400°	Ось X: 80 м/мин Ось Y: 80 м/мин Ось Z: 60 м/мин Ось A (поворотная ось): непрерывное вращение Ось C (поворотная ось): +/-400°
Серводвигатель	Ось X 3.0 кВт, Ось Y 1.5 кВт, Ось V 1.5 кВт, Ось Z 3.0 кВт, Ось A 1.0 кВт, Ось C 1.5 кВт, Ось P 1.0 кВт	Ось X 3.0 кВт, Ось Y 1.5 кВт, Ось V 1.5 кВт, Ось Z 3.0 кВт, Ось A 1.0 кВт, Ось C 1.5 кВт, Ось P 1.0 кВт
Скорость шпинделя	3000-18000 об/мин	3000-18000 об/мин
Мощность шпинделя	14.4 кВт+9.6 кВт×2	14.4 кВт+9.6 кВт×2
Размер рабочего стола	1200×1200мм×2	1200×1600мм×2
Система контроля	Контроль с ЧПУ Osai	Контроль с ЧПУ Osai
Механизм трансмиссии	Реечная передача + шарико-винтовая передача	Реечная передача + шарико-винтовая передача
Мощность вакуумного насоса	4 кВт×2	4 кВт×2
Вакуумный поток	160 м³/ч	160 м³/ч
Напряжение	Переменный ток 380 В/50 Гц	Переменный ток 380 В/50 Гц
Вес	Приблизительно 7000 кг	Приблизительно 8000 кг
Габариты (Д×Ш×В)	5400×3500×3800 мм	5400×3900×3800 мм
